接近开关的接线问题

接近开关一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。当开关接近某一物体时，即发出控制信号。 接近开关也叫近接开关，又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。耐高温接近开关特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。

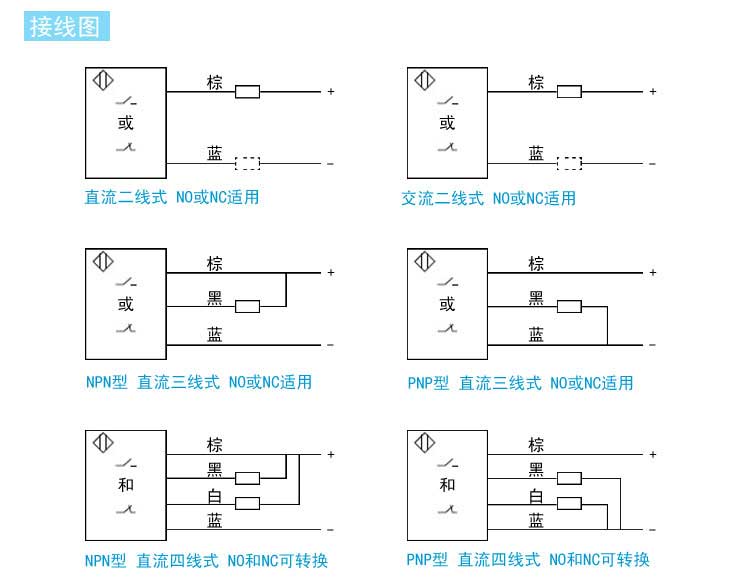

　　1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
　　2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
　　3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
　　4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
　　5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。
　　6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
　　7）有的厂商将接近开关的常开;和常闭;信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线
