                                                                                                                            UI-18接近开关

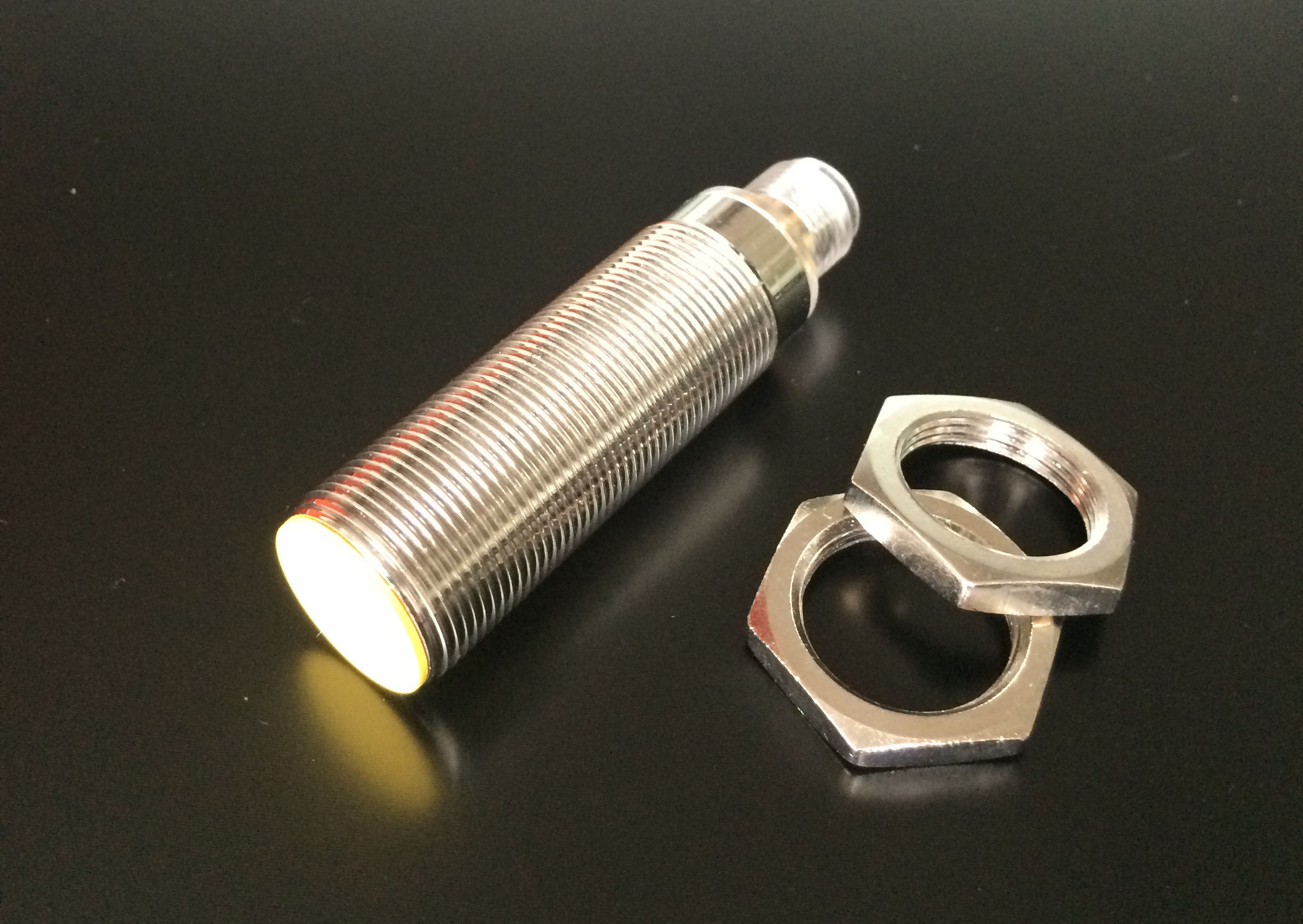

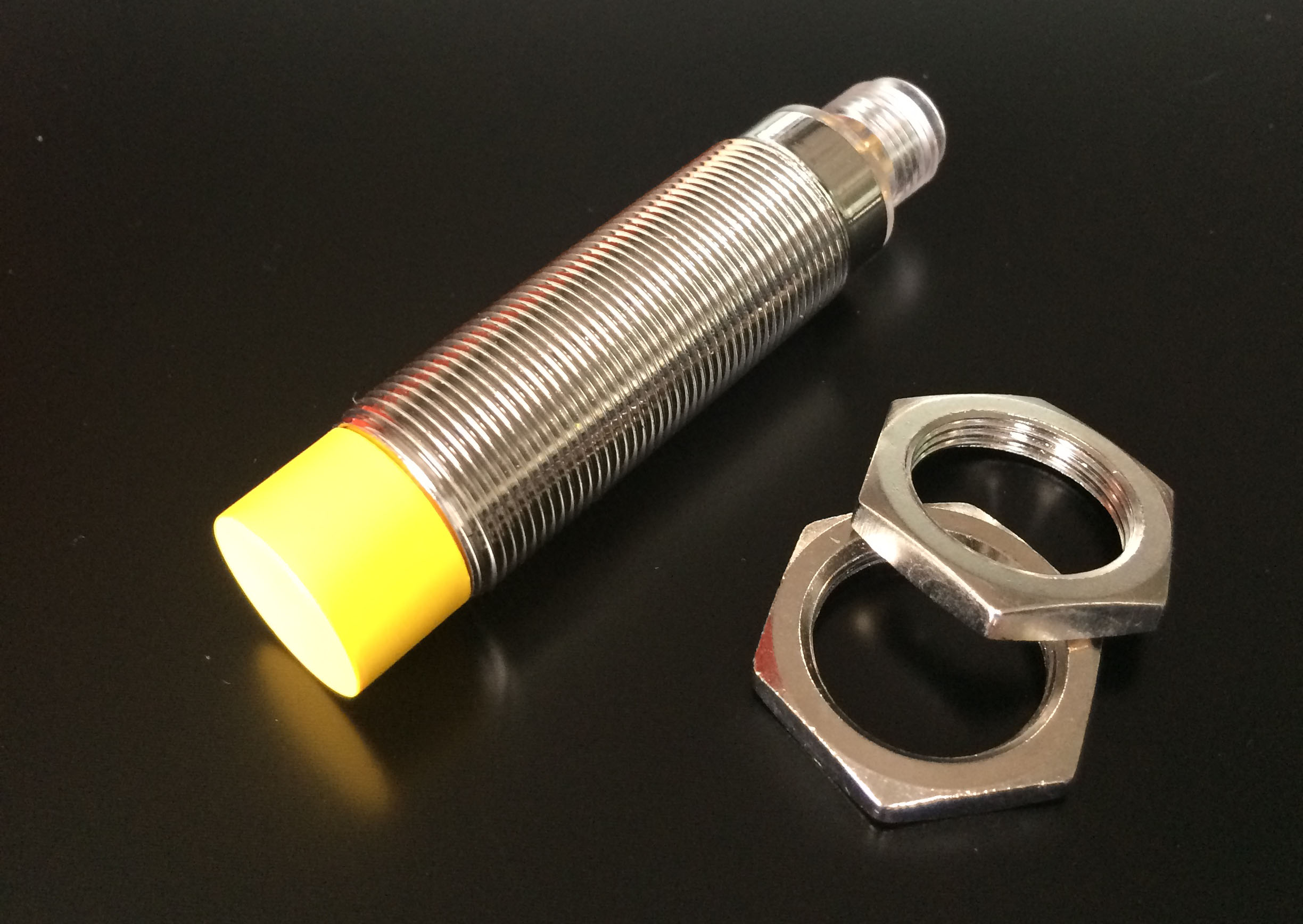

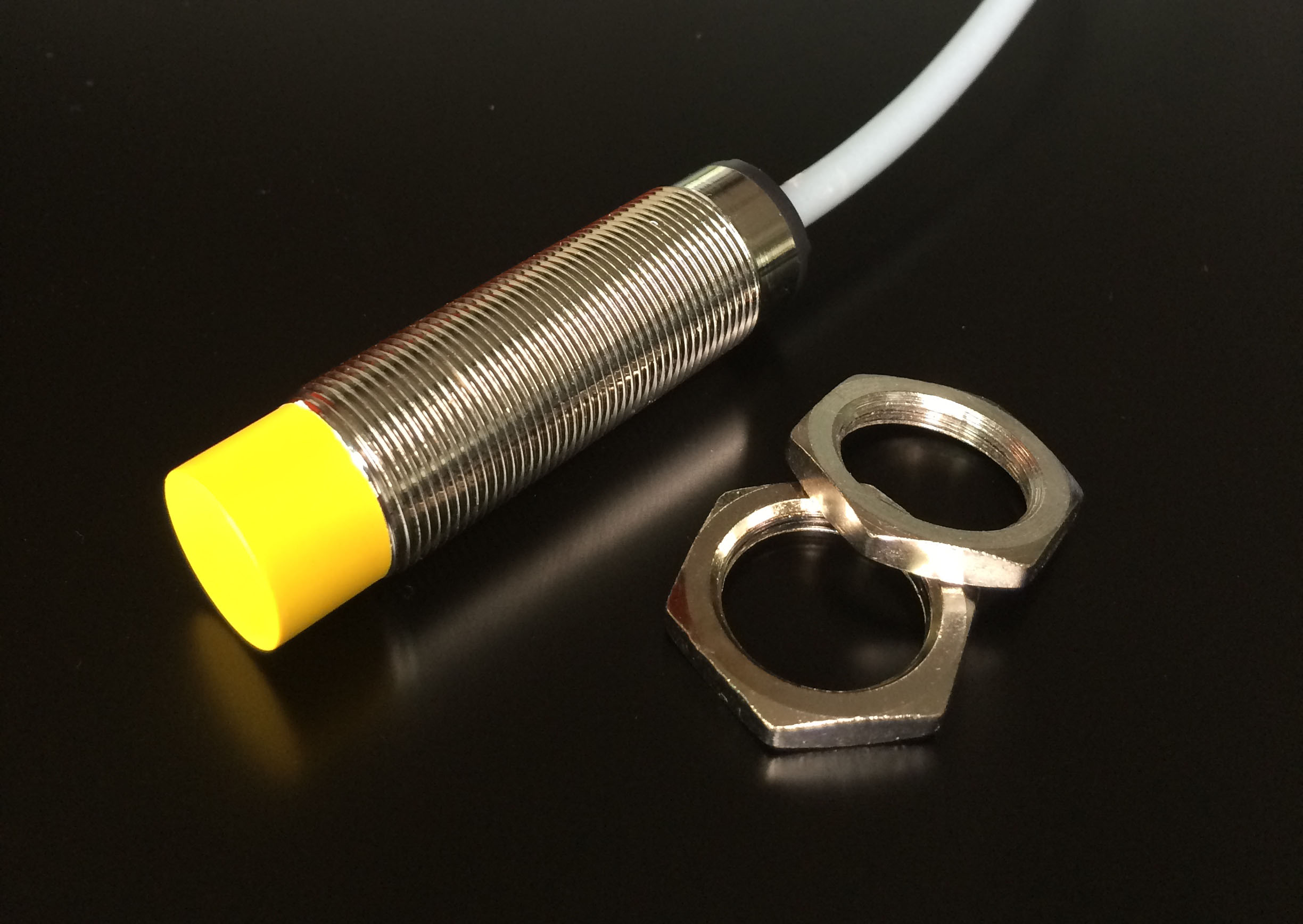

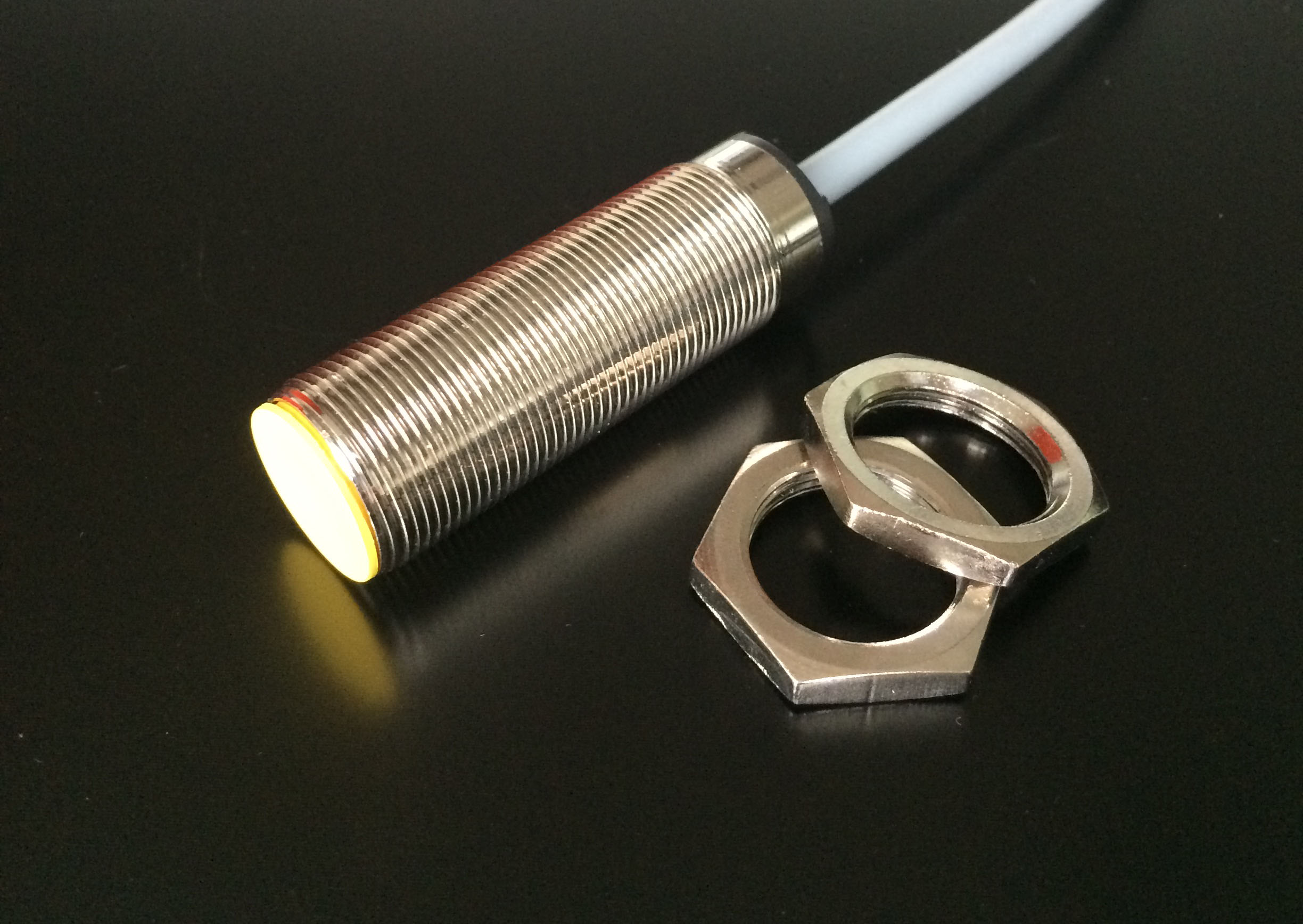

   产品图片 Photo

   特点描述 Feature Description    型号规格 Item Code
◆ 能检测各种金属物体
◆ 具有浪涌、短路、反极性和
   过载保护功能
◆ 外壳材料:黄铜镀镍
◆ 防护等级IP67

  NPN NO

UI18-S5NOA/150             UI18-S5NOB/150

UI18-N8NOA/150             UI18-N8NOB/150

  NPN NC

UI18-S5NCA/150             UI18-S5NCB/150

UI18-N8NCA/150             UI18-N8NCB/150

  NPN NO+NC UI18-S5NOCA                UI18-S5NOCB
UI18-N8NOCA                UI18-N8NOCB
  PNP NO

UI18-S5POA                 UI18-S5POB

UI18-N8POA                 UI18-N8POB

  PNP NC

UI18-S5PCA                 UI18-S5PCB

UI18-N8PCA                 UI18-N8PCB

  PNP NO+NC UI18-S5POCA                UI18-S5POCB
UI18-N8POCA                UI18-N8POCB
  DC  NO

UI18-S5DOA                 UI18-S5DOB

UI18-N8DOA                 UI18-N8DOB

  DC  NC

UI18-S5DCA                 UI18-S5DCB

UI18-N8DCA                 UI18-N8DCB

  AC  NO

UI18-S5AOA                 UI18-S5AOB

UI18-N8AOA                 UI18-N8AOB

  AC  NC

UI18-S5ACA                 UI18-S5ACB

UI18-N8ACA                 UI18-N8ACB

   电气接线图 Connection diagram    规格参数 Specification

    DC

      AC





   工作电压 10…30VDC
   安装方式 埋入                  非埋入
   检测距离

5mm                   8mm

   外形规格 M18*1*50               M12*1*55
   输出方式 NPN/PNP/DC/AC  NO/NC
   漏电流 <0.01mA
   设定距离 SN:80%
   标准检出物体 铁 18*18*1mm
   工作频率 1000Hz
   消耗电流 ≤15mA
   负载电流 200mA
   电压降 ≤1.8V
   滞后 1...15%
   重复精度 ≤2%
   LED显示 LED(黄色)
   保护 短路、反极性、过载保护
   工作温度 -25...80℃
   温度漂移 <±10%
   防护等级 IP67
   外壳材料 黄铜镀镍
   检测面材料 PBT
   接线方式 PVC电缆线2米,外径¢4.8mm      M12接插件
