UI-30电容式接近开关

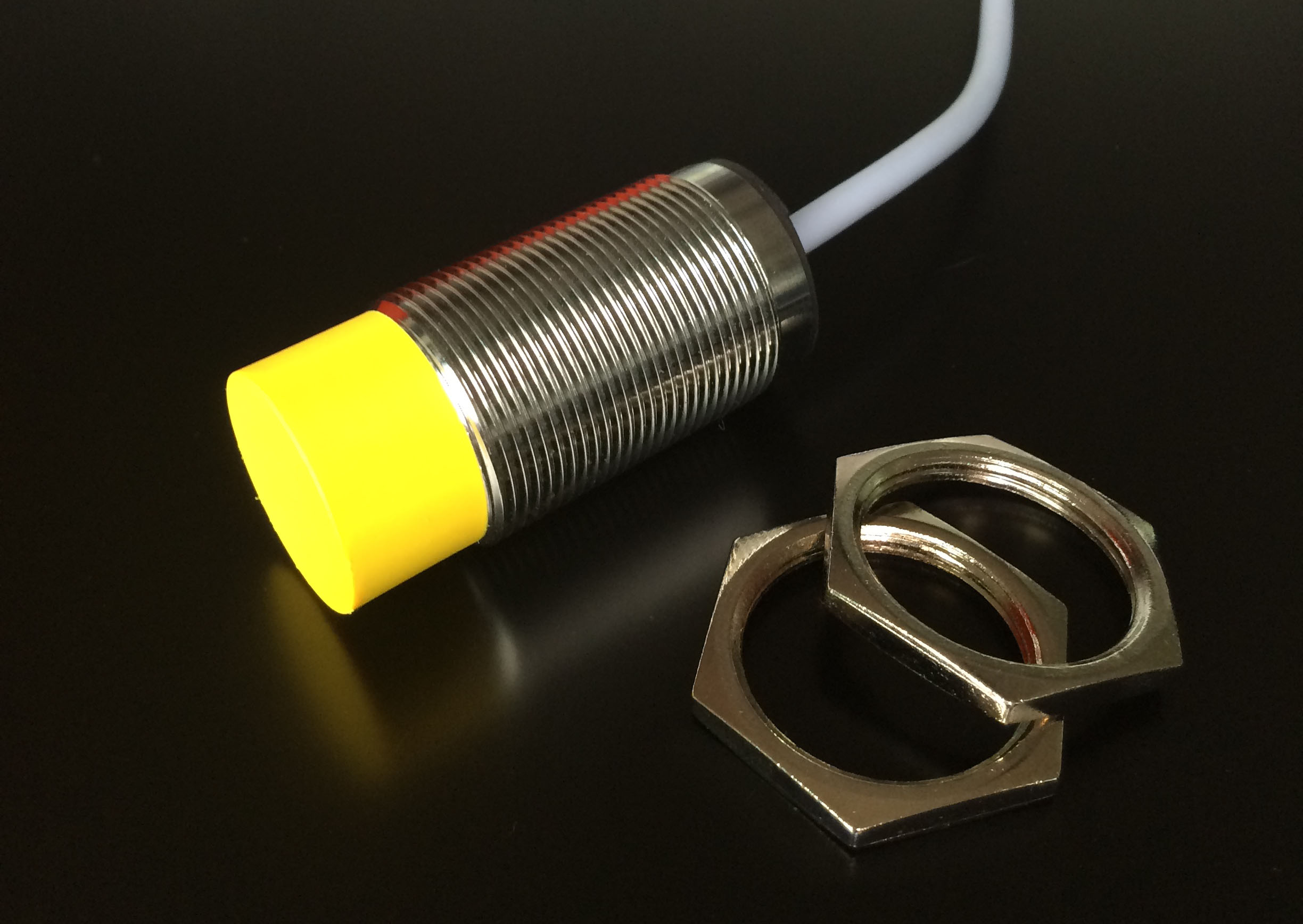

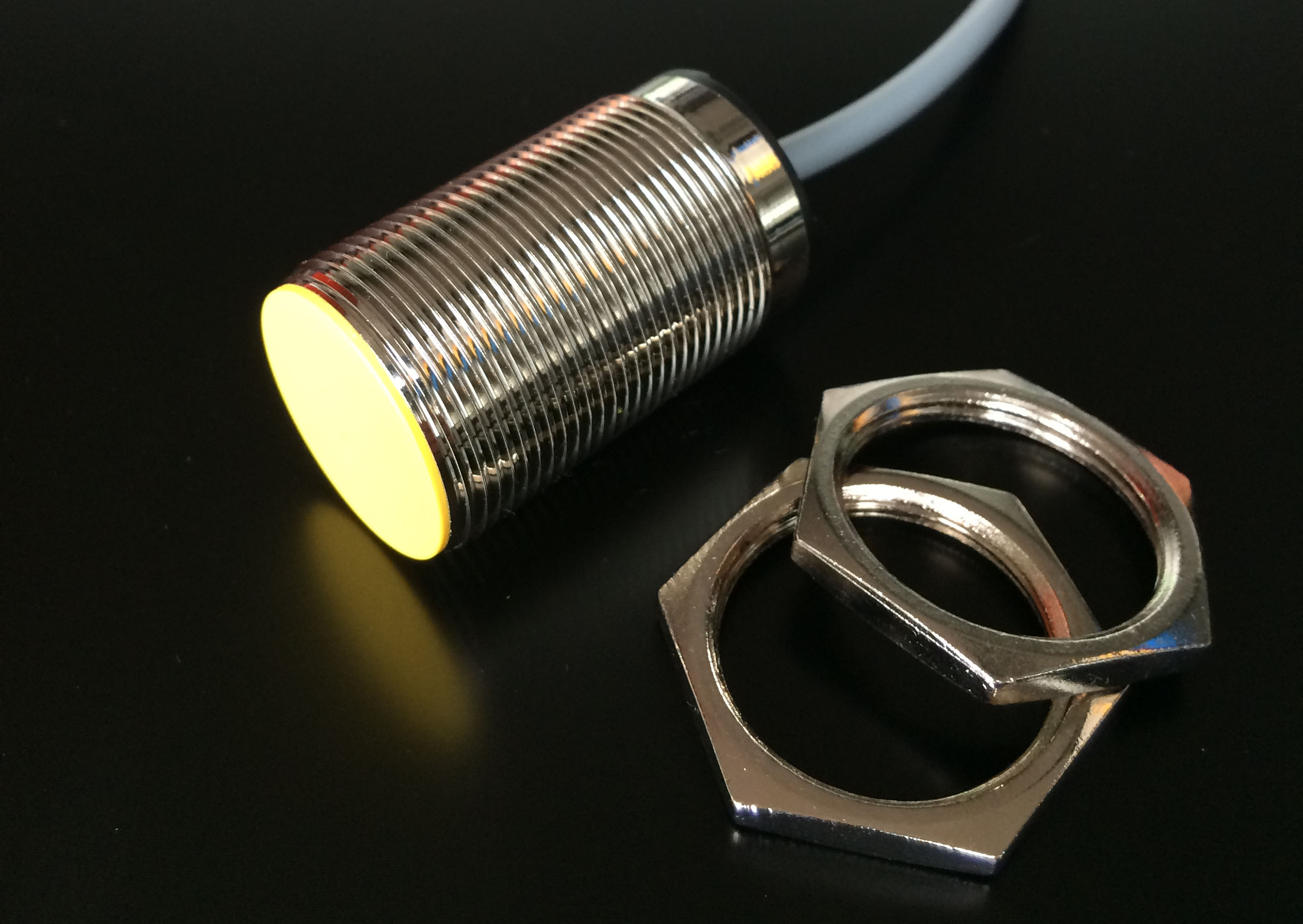

   产品图片 Photo

   特点描述 Feature Description    型号规格 Item Code
◆ 能检测任何物体
◆ 具有浪涌、短路、反极性和
   过载保护功能
◆ 外壳材料：黄铜镀镍
◆ 防护等级IP67

  NPN NO

UI30-S10NOA-DR

UI30-N15NOA-DR
  NPN NC

UI30-S10NCA-DR

UI30-N15NCA-DR
  NPN NO+NC UI30-S10NCA-DR
UI30-N15NCA-DR
  PNP NO

UI30-S10POA-DR

UI30-N15POA-DR
  PNP NC

UI30-S10PCA-DR

UI12-N15PCA-DR
  PNP NO+NC UI30-S10POCA-DR
UI30-N15POCA-DR

   电气接线图 Connection diagram    规格参数 Specification





   工作电压 10…30VDC
   安装方式 埋入                  非埋入
   检测距离

10mm                  15mm
   外形规格 M30*1*45               M30*1*50
   输出方式 NPN/PNP NO/NC
   漏电流 <0.01mA
   设定距离 SN:80%
   标准检出物体 任何物体 18*18*1mm
   工作频率 1000Hz
   消耗电流 ≤15mA
   负载电流 200mA
   电压降 ≤1.8V
   滞后 1...15%
   重复精度 ≤2%
   LED显示 LED(黄色)
   保护 短路、反极性、过载保护
   工作温度 -25...80℃
   温度漂移 <±10%
   防护等级 IP67
   外壳材料 黄铜镀镍     PVC塑料
   检测面材料 PBT
   接线方式 PVC电缆线2米，外径￠4.8mm
