产品图片 Photo |
尺寸图 Dimension drawing(mm) |
|
|
|
|
特点描述 Feature Description |
型号规格 Item Code |
|
◆ 具有浪涌、短路和反极保护功能 |
|
◆ 外壳材料：PBT |
|
◆ 防护等级IP66 |
|
|
|
|
NPN NO |
UI-U7NO-CX |
|
NPN NC |
UI-U7NC-CX |
|
PNP NO |
UI-U7PO-CX |
|
PNP NC |
UI-U7PC-CX |
|
|

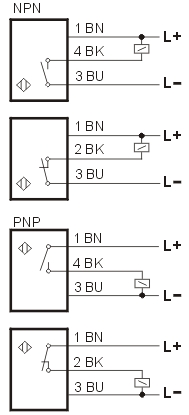

电气接线图 Connection diagram |
规格参数 Specification |
 |
|
工作电压 |
10...30VDC |
|
感应方式 |
对射式 |
|
检测距离 |
7mm
|
|
外形规格 |
25*15.5*55 |
|
输出方式 |
NPN/PNP NO/NC |
|
标准探测物 |
不透明物体/半透明物体 |
|
标准对象 |
---- |
|
响应时间 |
≤3ms |
|
消耗电流 |
≤20mA |
|
负载电流 |
200mA |
|
电压降 |
≤1.8V(200mA) |
|
绝缘阻抗 |
≥50MΩ(500VDC) |
|
重复精度 |
≤5% |
|
LED显示 |
LED(红色) |
|
灵敏度调节 |
不可调 |
|
保护 |
浪涌、短路和反极保护 |
|
工作温度 |
-10...55℃ |
|
温度漂移 |
<±10% |
|
防护等级 |
IP66 |
|
外壳材料 |
PBT |
|
接线方式 |
电缆线2米，外径￠4.0mm |
|
附件 |
---- |
|
