光幕保护装置
 产品图片 Photo  特点描述 Featare Description


◆ 抗干扰能力强,对电磁信号,频闪信号,焊接弧光及周围光源等具有良好的抗干扰能力；
◆ 对光容易,抗光能力强；
◆ 抗振性好,使用寿命长,可靠性高；
◆ 具有自检功能
◆ 系列化,多规格产品,检测高度从60mm到540mm。
 产品参数 Specification

光轴数
4轴
8轴
12轴
16轴
发射器
UI-E5M-D04/2YV5
UI-E5M-D08/2YV5
UI-E5M-D12/2YV5
UI-E5M-D16/2YV5
NPN NO
UI-T5MNA-D04/2YV6
UI-T5MNA-D08/2YV6
UI-T5MNA-D12/2YV6
UI-T5MNA-D16/2YV6
NPN NC
UI-T5MNB-D04/2YV6
UI-T5MNB-D08/2YV6
UI-T5MNB-D12/2YV6
UI-T5MNB-D16/2YV6
NPN NO+NC
UI-T5MNC-D04/2YV6
UI-T5MNC-D08/2YV6
UI-T5MNC-D12/2YV6
UI-T5MNC-D16/2YV6
PNP NO
UI-T5MPA-D04/2YV6
UI-T5MPA-D08/2YV6
UI-T5MPA-D12/2YV6
UI-T5MPA-D16/2YV6
PNP NC
UI-T5MPB-D04/2YV6
UI-T5MPB-D08/2YV6
UI-T5MPB-D12/2YV6
UI-T5MPB-D16/2YV6
PNP NO+NC
UI-T5MPC-D04/2YV6
UI-T5MPC-D08/2YV6
UI-T5MPC-D12/2YV6
UI-T5MPC-D16/2YV6
检测高度
60mm
140mm
220mm
300mm
光轴数
20轴
24轴
28轴

发射器
UI-E5M-D20/2YV5
UI-E5M-D24/2YV5
UI-E5M-D28/2YV5

NPN NO
UI-T5MNA-D20/2YV6
UI-T5MNA-D24/2YV6
UI-T5MNA-D28/2YV6

NPN NC
UI-T5MNB-D20/2YV6
UI-T5MNB-D24/2YV6
UI-T5MNB-D28/2YV6

NPN NO+NC
UI-T5MNC-D20/2YV6
UI-T5MNC-D24/2YV6
UI-T5MNC-D28/2YV6

PNP NO
UI-T5MPA-D20/2YV6
UI-T5MPA-D24/2YV6
UI-T5MPA-D28/2YV6

PNP NC
UI-T5MPB-D20/2YV6
UI-T5MPB-D24/2YV6
UI-T5MPB-D28/2YV6

PNP NO+NC
UI-T5MPC-D20/2YV6
UI-T5MPC-D24/2YV6
UI-T5MPC-D28/2YV6

检测高度
380mm
460mm
540mm

检测距离
0.5～5米（可做10米）
光轴间距
68mm
工作电压
12～24VDC
最小检测物
不透明物体φ25mm以上
消耗电流
<100mA
光源
调制红外线LED
输出状态
所有光轴对正输出
保护电路
短路保护和瞬间反极性保护
响应时间
12ms
复位时间
< 20 ms
抗光干扰
>5000 LUX(入射角大于5°)
周围环境
－5°C～＋55°C(注意不可结露、结冰), 25%~85% RH
绝缘阻抗
≥500 MΩ
振动测试
10～55Hz/1.5mm;  2 小时/X，Y，Z方向
外壳材质
外壳：铝合金；透光罩：聚酯；端盖：增强尼龙
防护等级
IP65
接线方式
M12航空连接器
附件
安装支架 ,3 m 电缆线（可根据客户需求定制）

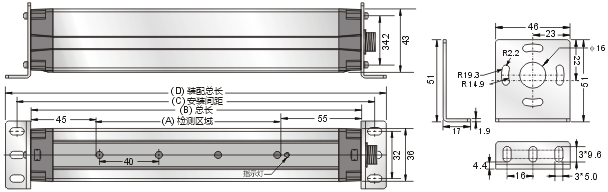

 尺寸图 Dimension drawing(mm)



光轴数
A
B
C
D
4
60
140
158
174
8
140
220
238
254
12
220
300
318
334
16
300
380
398
414
20
380
460
478
494
24
460
540
558
574
28
540
620
638
654

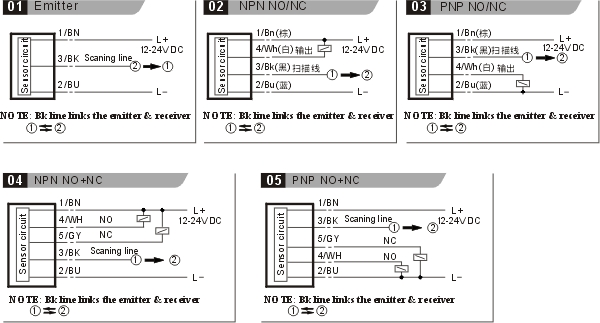

 电气接线图 Connection diagram
