耐高温磁性接近开关

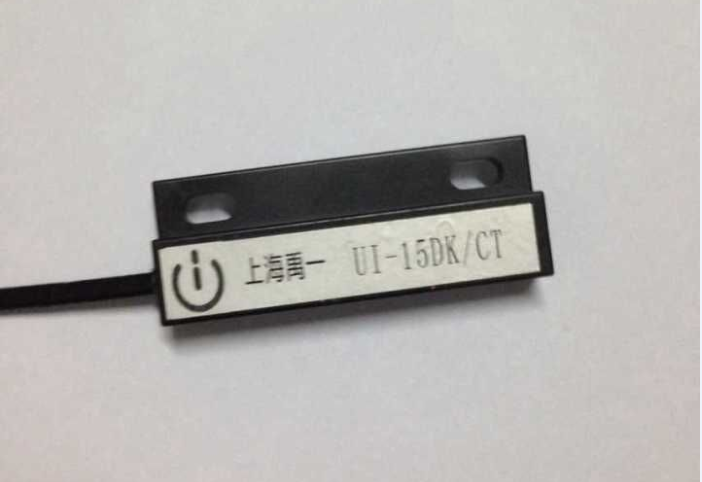

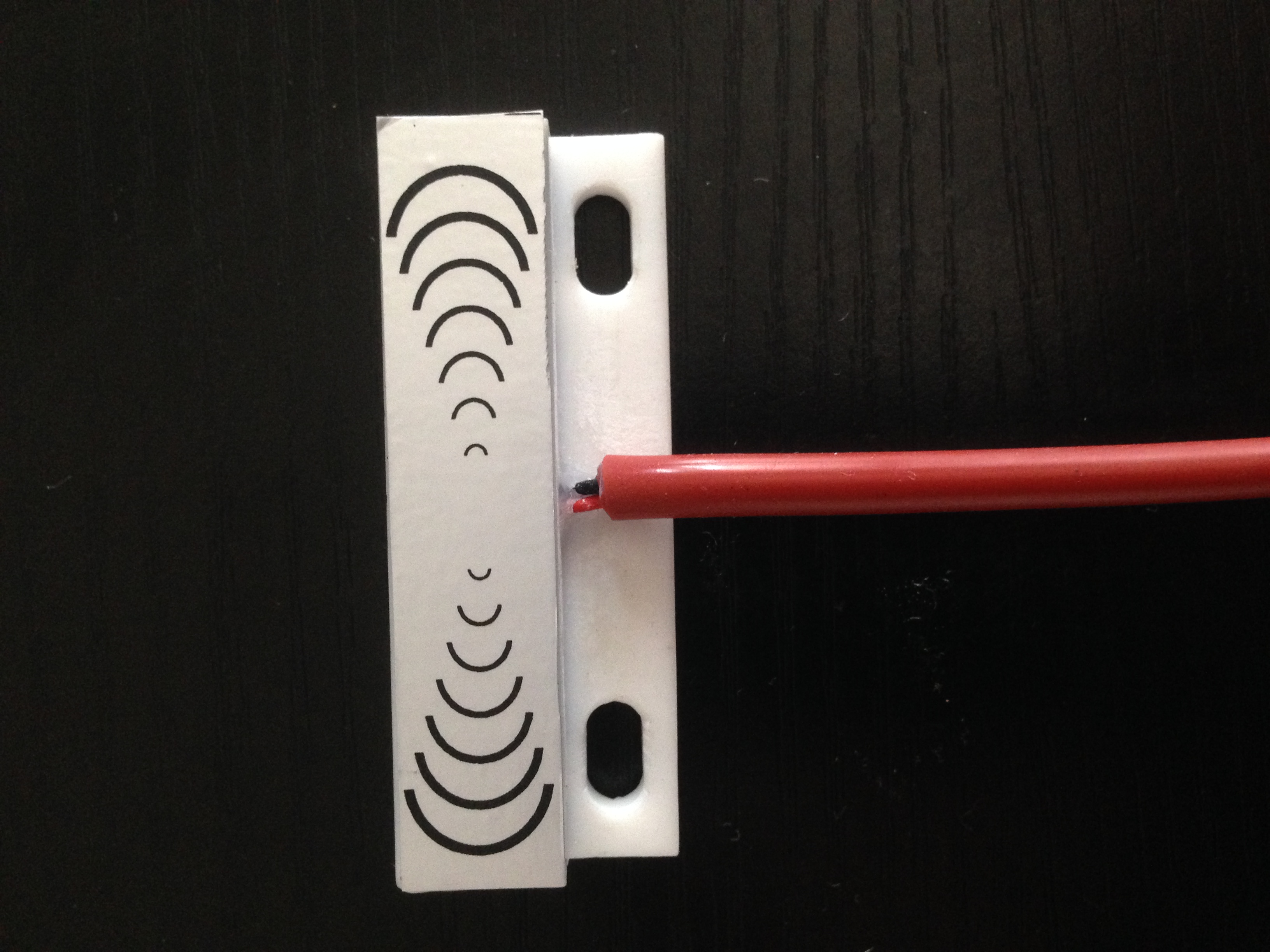

   产品图片 Photo

   特点描述 Feature Description    型号规格 Item Code
◆ 特殊封装设计，应用于耐高温环境
◆ 能隔着非铁材料检测铁的位置，对    非铁材料无检测，适用于特殊场所
◆ 更远的检测距离
◆ 具有浪涌、短路、反极性和
   过载保护功能
◆ 外壳材料：PBT
◆ 防护等级IP69
◆ 支持非标订做


  NPN NO




  NPN NC


  PNP NO




  PNP NC


  DC  NO

UI-15DK/CT


  DC  NC

UI-15DB/CT


  AC  NO

UI-15AK/CT


  AC  NC

UI-15AB/CT

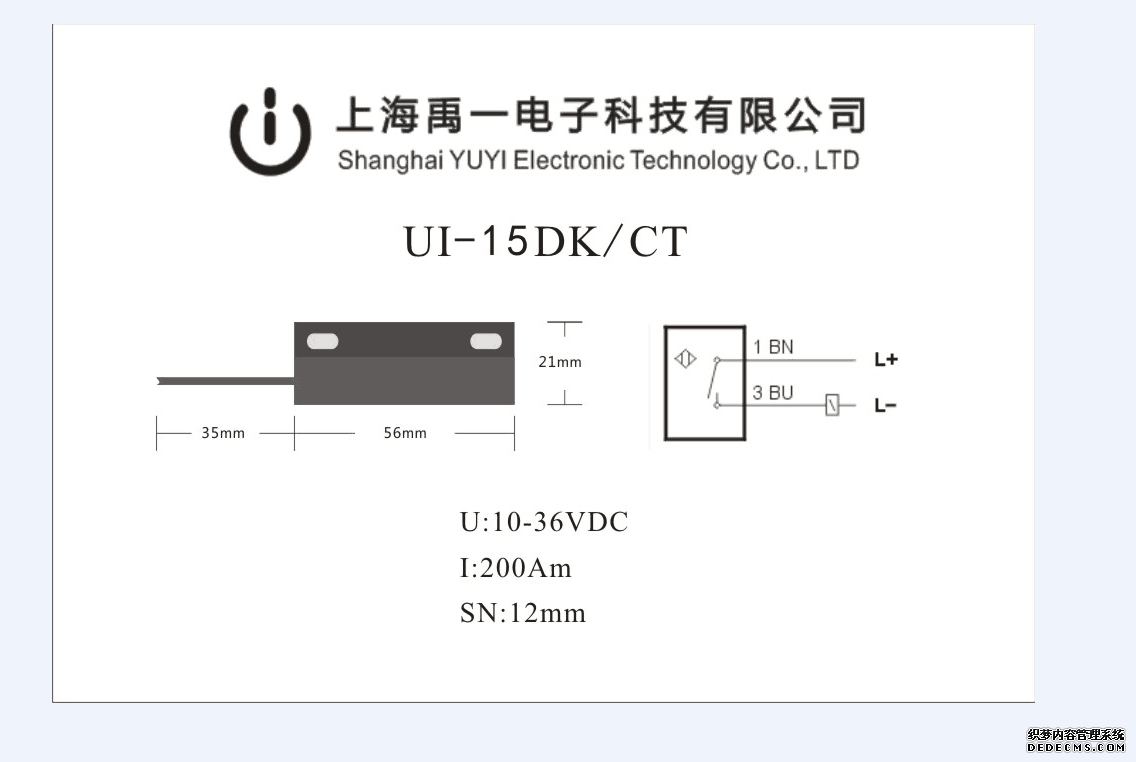

   电气接线图 Connection diagram    规格参数 Specification




   工作电压 10…30VDC     20-250VAC
   安装方式                    非埋入
   检测距离

              5-15mm
   外形规格 56*21*10      支持非标尺寸
   输出方式 DC/AC NO/NC
   漏电流 <0.01mA
   设定距离 SN:80%
   标准检出物体 铁 10*10*1mm
   工作频率 1000Hz
   消耗电流 ≤15mA
   负载电流 200mA
   电压降 ≤1V
   滞后 1...15%
   重复精度 ≤1%
   LED显示 无
   保护 短路、反极性、过载保护
   工作温度 -25...150℃
   温度漂移 <±5%
   防护等级 IP69
   外壳材料 PBT
   检测面材料 PBT
   接线方式 硅橡胶电缆线2米，外径￠3.2mm
