拉绳开关

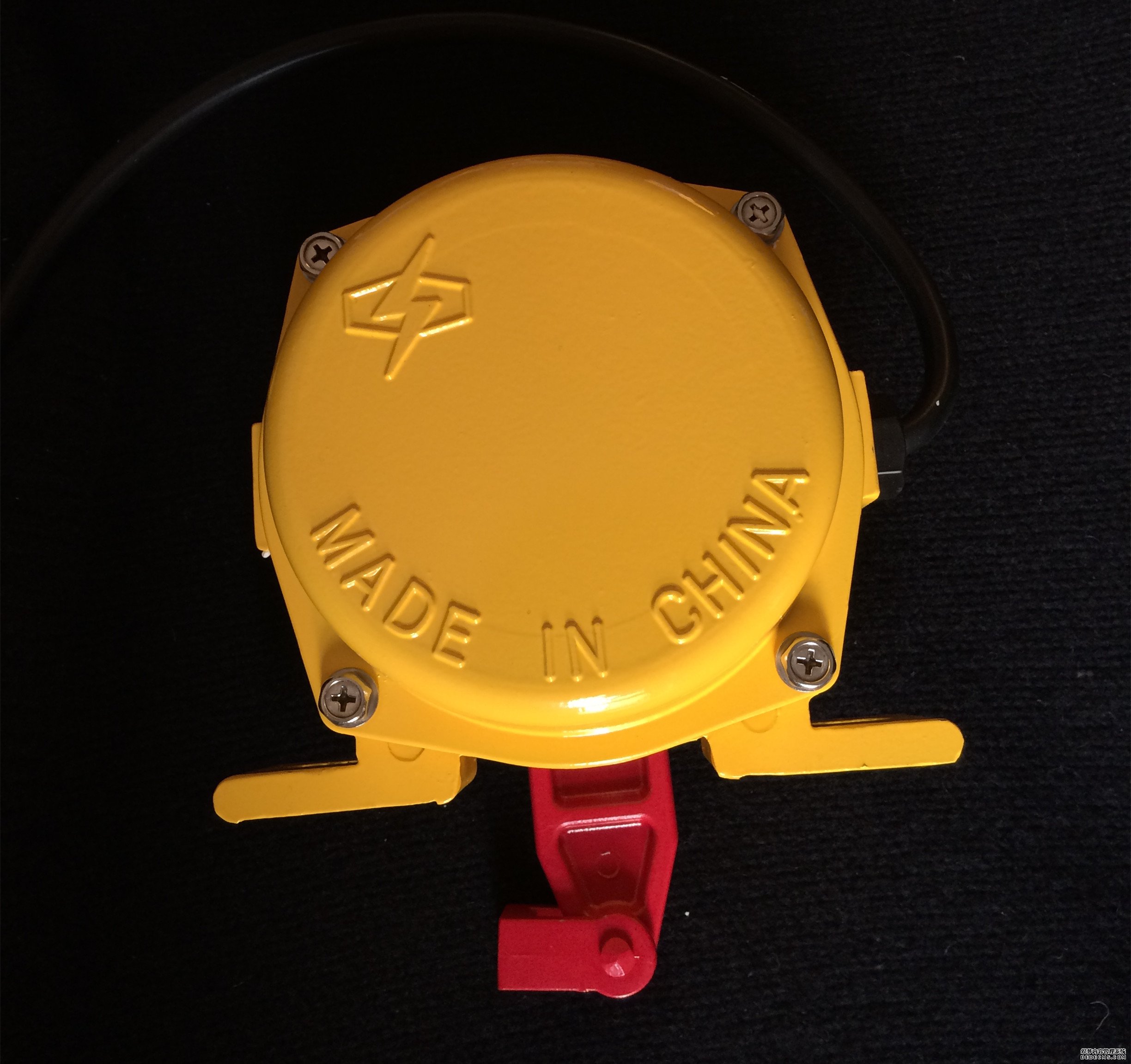

产品名称：双向拉绳开关UI-LSF-II系列



产品型号：UI-LSF-II




产品详细介绍

一、概 述

         用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。

二、技术参数

1、使用环境条件
2、 环境温度-30+50℃
3、 相对湿度不大于90
4、防护等级 IP65
5、主要参数见下表

 型号/参数  动作角度  极限角度  动作力（kg） 常开   常闭 触点容量 复位方式 可靠性 重量（kg）
UI-LSF-I型  30 60 10  1  1  AC380V  自动  大于等于10的6次方   3
UI-LSF-II型  30  60  10   1  1  AC380V  手动  大于等于10的6次方   3.5



三、结构特点
1、本机采用铝合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，可在恶酷条件下工作；

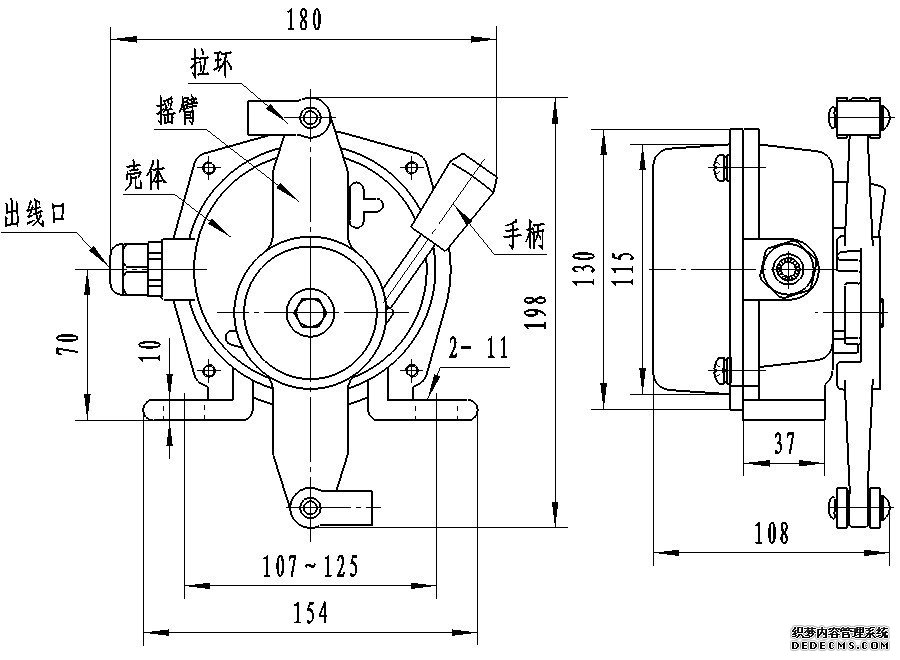

4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。外形结构参见图1，型接绳开关无警示牌及相关机构。

四、工作原理
    当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。

五、安装调整
1、拉绳开关应安装在现场人行过道一侧，每25-30m安装一台；
2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。

六、接线方法
    本机配接1.5m长的三蕊橡胶护电缆，并配有线号，可安图进行接线。
注：如用户需要安装支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以说明。
