一、工作原理

    盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

二、技术指标

1.使用环境条件 （环境温度-15℃~+70℃ ；  相对湿度 不大于80%）

2.主要技术参数（a 工作电压   AC    220V±10%         50Hz

                b 输入信号   10mV~10V

                c 测速范围    20~999/min

                d 整机功耗     〈15W

                e 触电容量     AC      380V        2A

三、结构特性

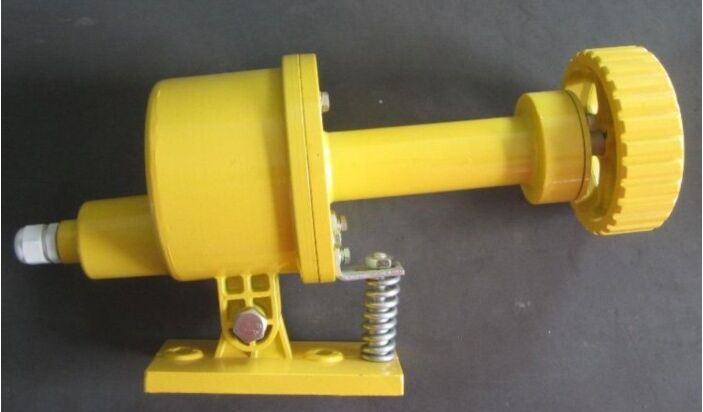

1.本机由控制箱与传感器两部分组成，控制箱采用密封措施，防水性能较好。传感器为磁电式，安装方便，可靠性高。

2.由于控制部分采用CMOS电路，温度适应性能较好。

四、安装事项

1.控制箱安装在室内墙壁上，防止激烈震动；

2.通电正常后，将待测带速用拔码盘预置出来（应将带速通过从动滚简的直径折算成转速，拔码盘所预置实际是转速）数码管显示值为   转速，单位为r/min；

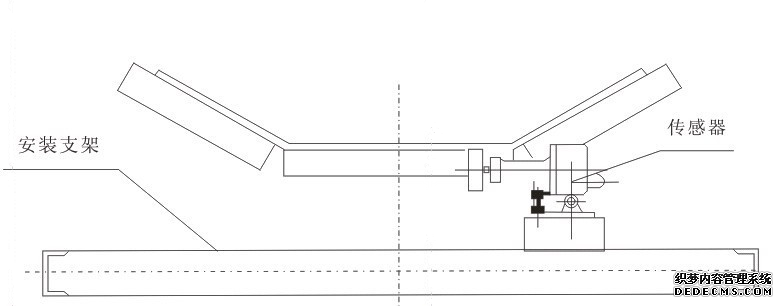

3.齿盘应固定在从动滚筒的轴上，传感器采用支架安装在轴端底座上；（注：开机至带速正常之间不应投入或投入无效）

4.控制箱下部有一组接线端子，接线即可。传感器至控制箱应选用屏蔽电缆连接。

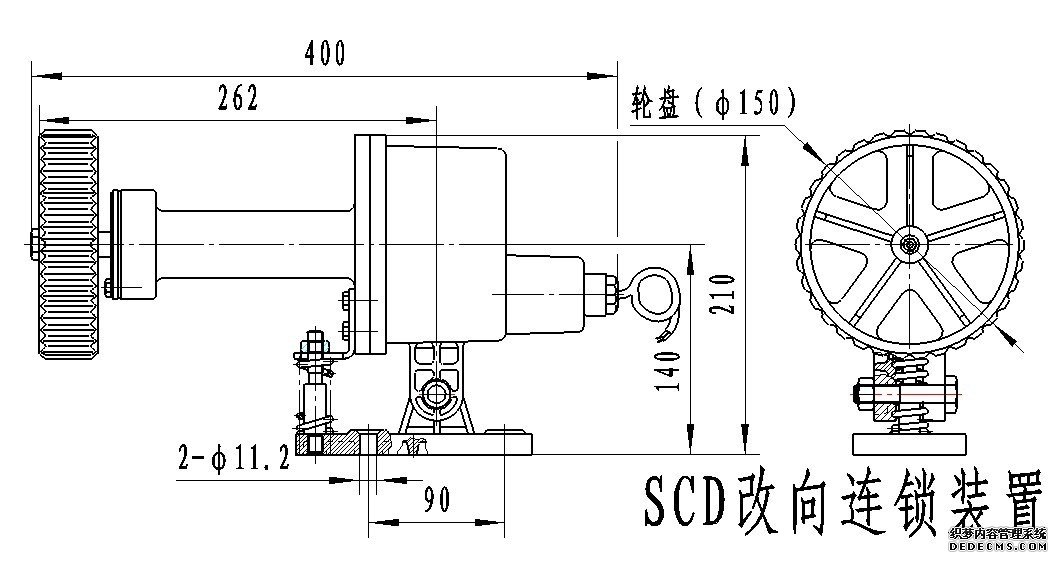

五、安装尺寸图
